四轴是什么?其结构原理是什么样的?

  1.四轴的定义:一台机床上至少有4个坐标,分别为3个直线坐标和1个旋转坐标。(一般在三轴机床的基础上添加多一个旋转轴!)

  2.四轴加工特点:(1).三轴加工机床无法加工到的或需要装夹过长。(2).提高自由空间曲面的精度.质量和效率。(3).四轴与三轴的区别;四轴区别与三轴多一个旋转轴,四轴坐标的确立及其代码的表示。
  3.直线坐标X轴Y轴Z轴的介绍。(三轴机床)

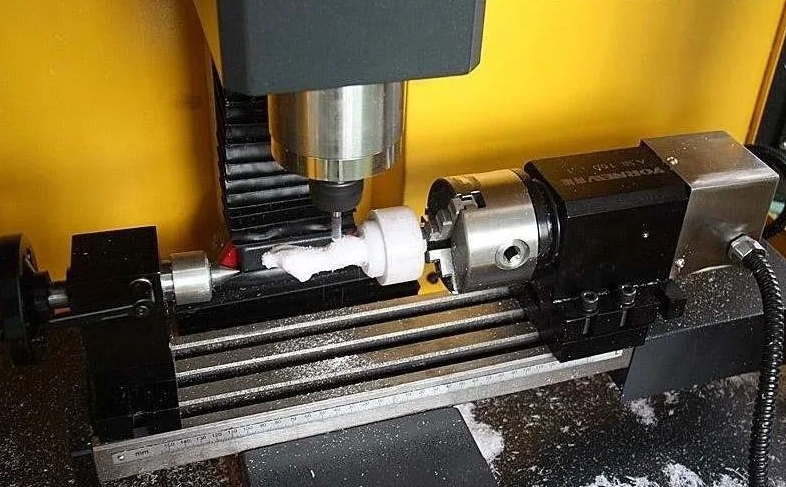

  4.旋转坐标A轴、B轴:A轴:绕X轴旋转为A轴(G代码)B轴:绕Y轴旋转为B轴(G代码)

  5.XYZ+A、XYZ+B、几种形式四轴。

  XYZ+B的方式一般比较少这样安装,适合安装较小的四轴,沿Y轴安装有一个好处就是可以节省工作台X方向长度的空间,还可以放平口钳!四轴卧式机床也可以算XYZ+B的形式!XYZ+A带过桥板的形式:如图所示四轴添加过桥板的优势:可以一次装夹多个零件进行加工,提高了加工效率!

  (手机壳的加工)四轴卧式机床的形式:这种结构的四轴机床是比较少用到的,一般用来加工箱体类零件,可以加工深腔!

  6.四轴的应用场合:(1).XYZ+A适合加工旋转类工件(回转体)、车铣复合加工。(2).XYZ+B工作台相对较小、主轴刚性差、适合加工小产品。四轴可以实现产品除底面外5个面都可以做加工,加工前我们必须对产品进行分析,确定四轴机床。不同四轴机器,不同刀轨和后处理。
